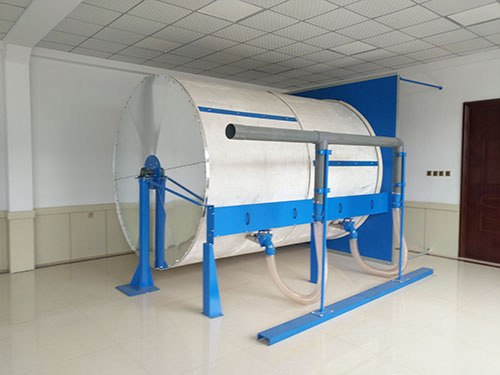

外吸式转笼滤尘器

名称:外吸式转笼滤尘器

详细信息
       JXW06-系列外吸式转笼滤尘器是我公司在认真消化吸收国内外同类产品的优点的基础上,博采众长,精心研制开发的一种造型美观、结构简单、易于安装、运行稳定、工作可靠、故障率低、便于维护、占地面积较小的空气净化设备;
       JXW06-系列外吸式转笼滤尘器用于对纺织企业生产的工艺过程中产生的含尘空气进行过滤除尘,祛除空气中的各种杂尘,使空调机组能送出合乎生产需要的洁净空气,以保证生产出符合市场需求的高品质产品,提高企业的经济效益。
       山东金信纺织风机空调设备有限公司生产的JXW06-系列型外吸式转笼滤尘器是由机架、回转尘笼、吸嘴往复机构、减速箱、挡板(方箱)以及吸尘风机和集尘箱等零部件组成;
可回转的尘笼是多节式的,每六片弧形网片组成一个空心圆筒,一个吸尘可由一至三节圆筒组成,从而形成不同规格的机型。在尘笼两端各有六根矩形钢管制成的轮辐并用螺栓与芯轴联结成一体,前后芯按装在前后机架的滚动轴承上。
       尘笼的外圆上覆盖着多孔高效滤料,使含尘空气可以通过滤料进入尘笼内,尘笼的前端被钢板封闭而后端开启以使过滤后的洁净空气排出机外。在尘笼后端的轮辐上用螺栓固定着一分段式大带轮,以带动尘笼回转;
       在尘笼外侧下方,有一根带轨的、具有与尘笼相同节数的吸尘风管,每节风管上都有一台小滑车,通过拉杆连接在一起。小滑车上有导向滚轮,可使几台小滑车下面的小滑块驱动滑车组做轴向往复移动。在每台小滑车靠近尘笼一侧,都装有两只可浮动的吸嘴,以清除滤料表面附着的粉尘。浮动的结构可使吸嘴与滤料表面始终保持最佳的吸尘距离。

转笼式回风过滤器的工作原理是什么:
后机架的下部安装着一台减速机,通过平皮带驱动尘笼回转。而在尘笼的后轴上亦有一V形带轮,通过V 形皮带拖动往复丝杠以驱动吸嘴作往复吸尘运动;
转笼式回风过滤器安装需要注意什么:
本机的结构特点决定了它只能在负压模式下运行。因此,欲使用本机组建滤尘系统时,需构建一负压尘室以安装本机; 本机在用户 处安装时,需在按制室内安装一只U型压力计,用来监测尘笼内外的压差:当本机用于除尘系统时,其压差应保持在100-400Pa(10-40mmH2O)的范围内;当用于回风过滤时,其压差应保持在100-200Pa(10-20mmH2O)的范围内。当其压差超出上述极限时,需认真查找原因,及时排除故障,必要时需换新的滤料。
注意,本机设计的极限压差是500Pa,为保证机器的正常运行,请勿超压运行。
工作原理
本机工作时,在主风机的抽吸作用下,含有短绒纤尘等杂物的含尘空气被吸进了密封的负压室内,通过滤料进入滤尘器的尘笼内。由于阻拦作用,各种杂尘黏附在滤料表面,结过净化的空气能过尘笼后被主风机送到车间回用,或经空调机组进一步处理后使用;
黏附在滤料表面的尘杂则随尘笼继续运行,当经过沿尘笼侧母线做往复移动的吸嘴处时,就被高压的吸尘风机吸走,送入集尘箱,在集尘箱下面的两只大布袋里进行尘气分离,尘杂留在了布袋里,含少量尘杂的空气被则排回负压室经再次过滤过继续使用。留在布袋里的尘杂则由人工定期清理即可;
注意:为保证尘笼表面正常结网,布袋回风切勿直接吹向尘笼,以免破坏尘室中气流;
安装说明:
安装准备:
1、安装前必须为主机修建一间密封的耐压尘室,这个房间的大小除了能按放下主机外,在主机周围还要有足够的空间,以供检修之用;2、在负压室内按照地图脚图放线,做好预埋地脚螺栓;
2、安装:1、首先,安装前后支架,调整两轴承的中心高,认真较准水平,使其高度一高度一致。须保证尘笼表面的水平度偏差≦0.3/500mm
