组合式空调机组是纺织空调系统中的一部分。下面跟大家具体解析下组事式空调机组的特点。

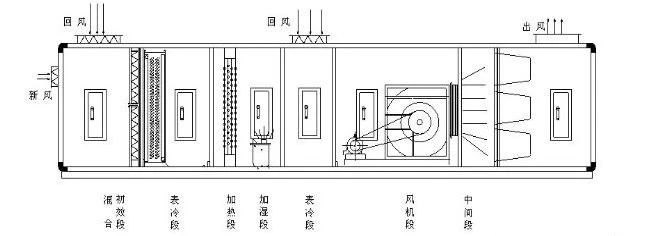

一、组合式空调机组

是由各种空气处理功能段组装而成的一种空气处理设备。适用于阻力大于100Pa的空调系统。机组空气处理功能段有空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消声、热回收等单元体。

新风进入空调机组，与室内来的回风在混合段中混合。混合空气经过初效过滤段，滤去尘埃和杂物，再经过中效过滤段进行二次过滤，滤去更小的尘埃和杂物。然后，通过表冷段或加热段进行降温或加热后使空气达到所需的温度点，然后再通过加湿段加湿到系统所需要湿度要求即达到指定的送风状态点，后通过风机段把处理好的空气送入室内。

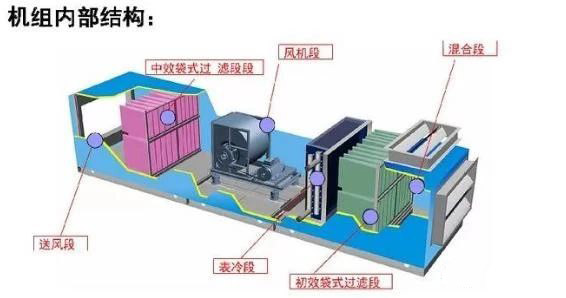

二、空调机组各功能段

1、新回风混合段：新回风口位置按设计要求可分别在端部、顶部或左右各侧面设置，如与本样本不一致时，要提供具体开口位置。在新回风口上可装配调节阀，执行机构有手动、电动和气动三种型式，由用户任选。

2、过滤段：有初、中效过滤两种，配有菱形袋式，四峰袋式，也可配用自动卷绕式，滤料用优质涤轮无纺布，并采用过滤器快速装拆机构，压盖显示及报警装置。

3、新排风段（也称平顶分风混合段）：本段箱体内设有一次回风阀，阀门前后的箱顶各设一排风口和新风口，并配调节阀，其功能是：当有回风机时，供空调机排出部分回风，使新风与一次回风按要求比例混合；当过渡季节采用直流系统时，应关闭一次回风阀，全开排风阀和新风阀。

4、能量回收段供双风机系统中作交叉分风混合和排风能量回收用。本段箱体内设有一次回风阀，顶部为能量回收器，它是一种利用排风的冷（热）来间接冷却（加热）新风，新风经过板式能量回收装置，可回收排风显热能量的60%左右。同时，排风和新风不直接接触，特别适用于排除室内有害气体的直流空调系统的能量回收。作直流系统使用时，应关闭一次回风阀门。有剧毒气体场所应单独设排风系统，不宜使用该段。

5、中间段（检修段）：本段起过渡段的连接和机组内部检修照明用。在过滤段前，表冷段、加热段、消声段前后均须设中间段。

6、二次回风段：连接二次回风管用的中间段，顶部可设调节阀门，配有手动、电动或气动调节机构，由用户任选，此段也可各并于送风机段中。

 7、表冷段：表冷器采用四、六、八排管的铜管串铝箔的结构，铝箔为双翻边波纹边形式，大弯管热交换器减少60%的焊接弯头，提高了热交换功率，先进的机械涨管形式保证了热交换器的接触性能，该热交换器分固定式和旋转式两种，用户可根据需要任选一种，热媒采用蒸汽或热水。

三、几种典型组合方式

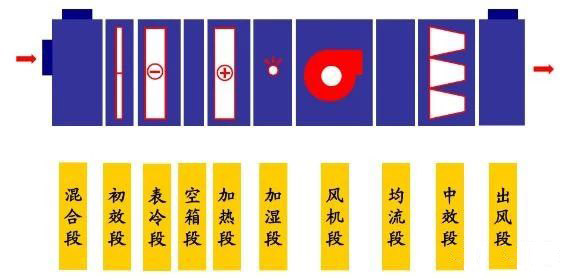

组合方式一：基本型

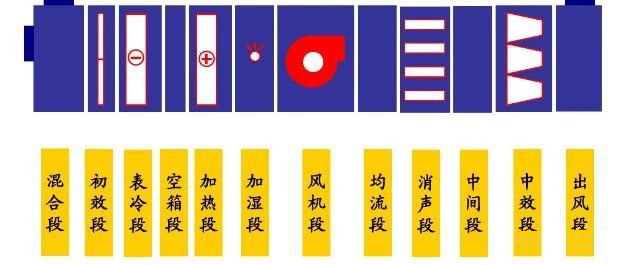

组合方式二:

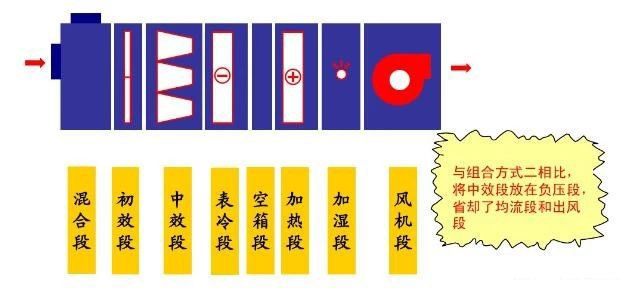

组合方式三：

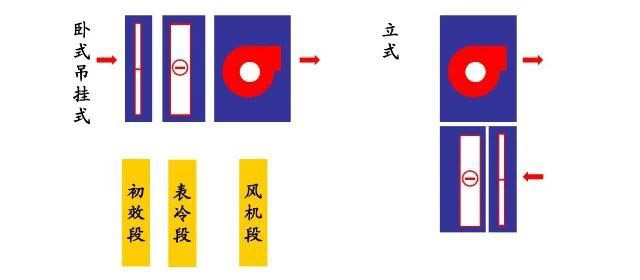

组合方式四：

四、组合式空调机组的分类

● 按结构型式分类，可分为卧式、立式和吊顶式；

● 按用途特征分类，可分为通用机组、新风机组、净化机组和专用机组（如屋顶机组、地铁用机组和计算机房专用机组等等）；

● 还可以按规格分类，机组的基本规格可用额定风量表示。

五、组合式空调机组的基本规格和参数

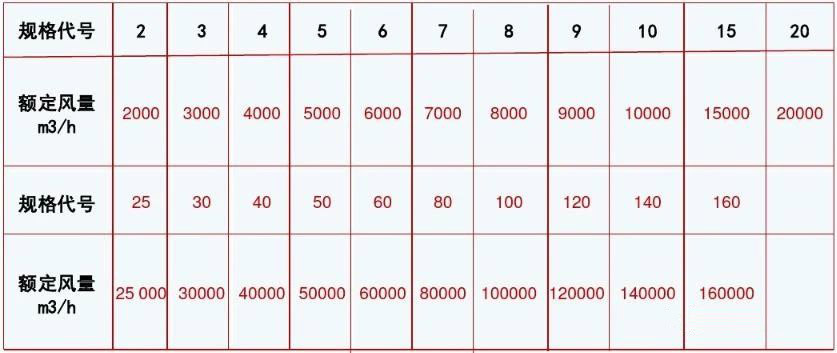

● 机组的基本规格用额定风量表示，按分段等差级数排列

● 组合式空调机组型号的表示方法

六、组合式空调机组安装方法

组合式空调新风机组是由制冷压缩冷凝机组和空调器两部分组成。组合式空调机组与整体空调机组基本相同，区别是将制冷压缩冷凝机组由箱体内移出，安装在空调器附近。电加热器安装在送风管道内，一般分为三组或四组进行手动或自动调节。电气装置和自动调节元件安装在单独的控制箱内。

组合式空调机组的安装内容有：压缩冷凝机组、空气调节器、风管的电热器、配电箱及控制仪表的安装。各功能段的组装，应符合设计规定的顺序要求。

七、组合式空调机组安装要求

● 组合式空调机组各功能段的组装，应符合设计规定的顺序和要求。

● 机组应清理干净，箱体内应无杂物。

● 机组应放置在平整的基础上，基础应高于机房地平面。

● 机组下部的冷凝水排放管，应有水封，与外管路连接应正确。

● 组合式空调机组各功能段之间的连接应严密，整体应平直，检查门开启应灵活，水路应畅通。
